Die Einspritzpumpe UP sorgt mit Hochdruck für eine hervorragende Gemischaufbereitung und Verbrennung des Kraftstoffs mit hohen spezifischen Leistungen. Dabei wird ein Beitrag zur Einhaltung der Emissionsrichtlinien geleistet und der Kraftstoffverbrauch bleibt niedrig.
Einspritzdruck verwendet die Einspritzpumpe UP für eine effiziente Verbrennung.
zuverlässiger Betrieb gewährleistet durch die robuste Auslegung.

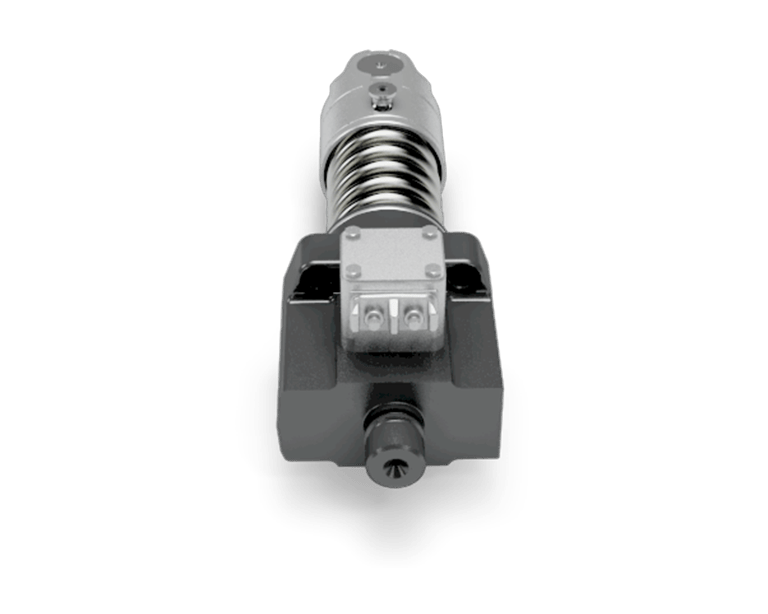

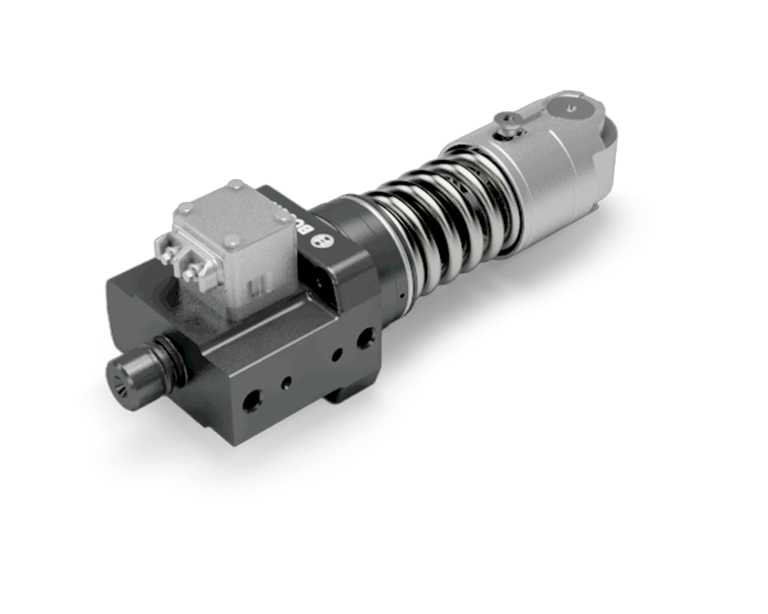

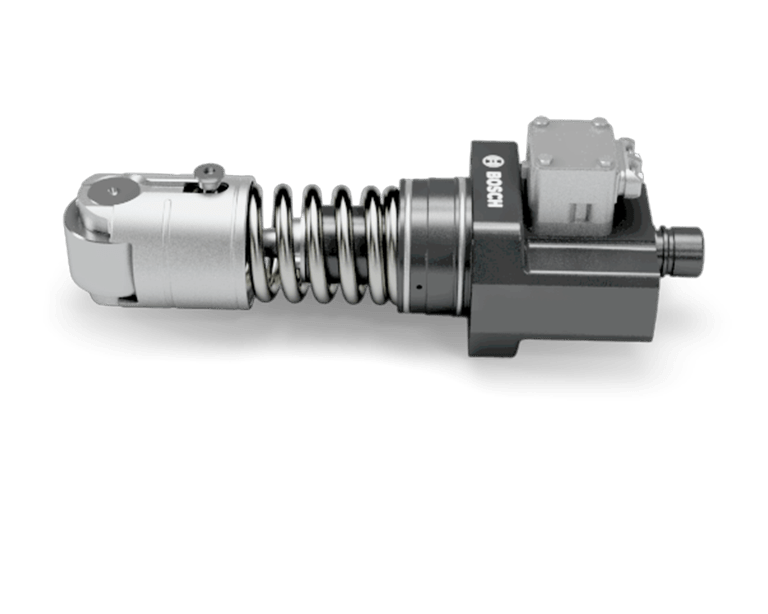

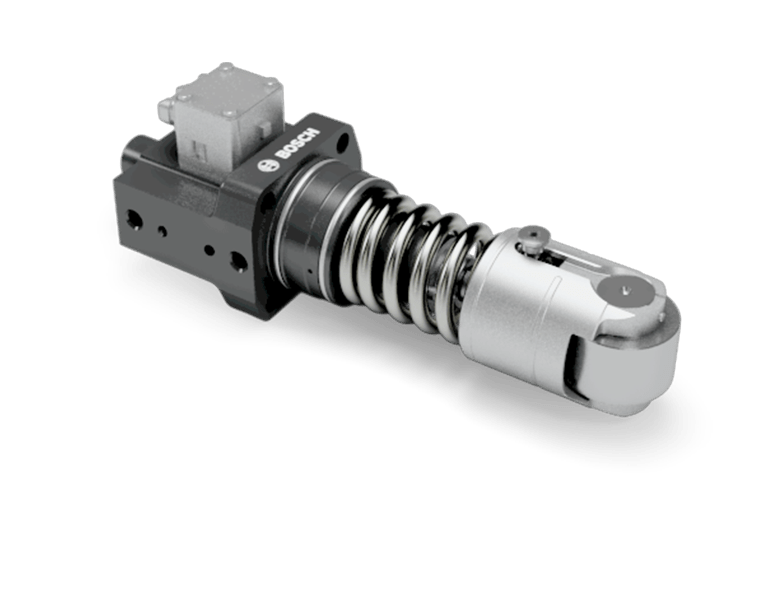

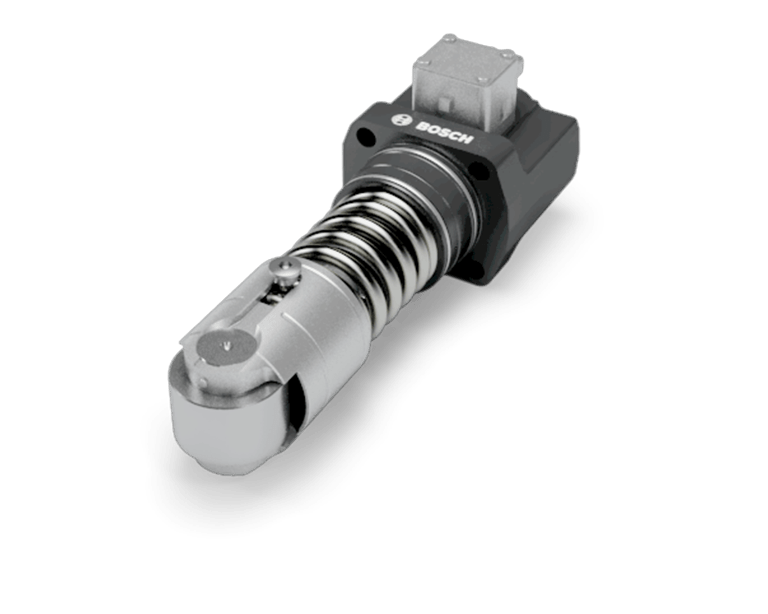

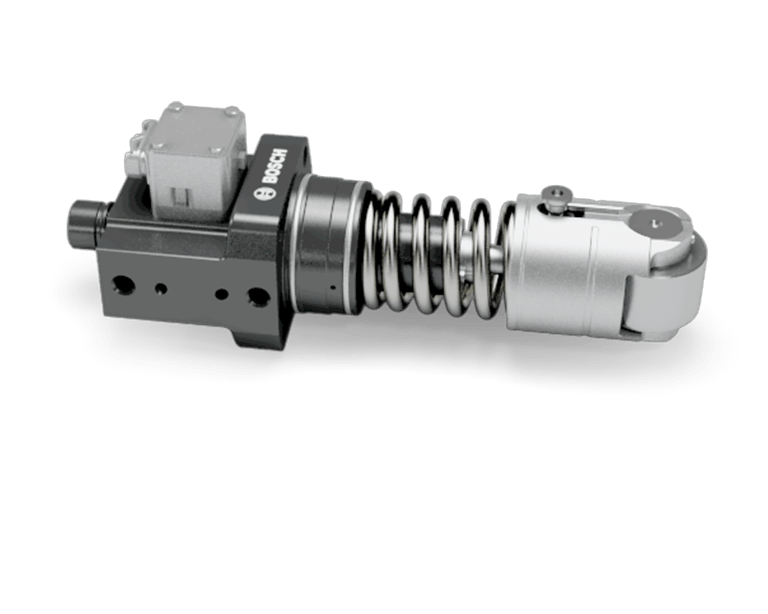

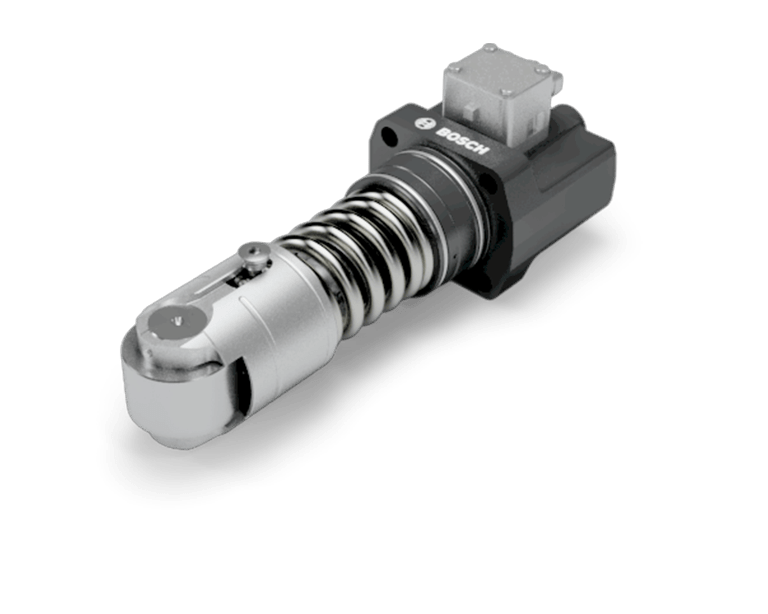

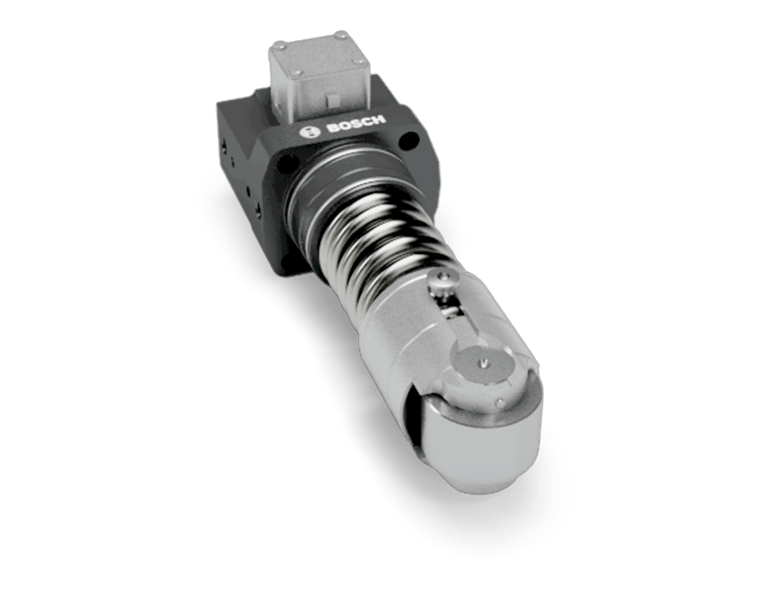

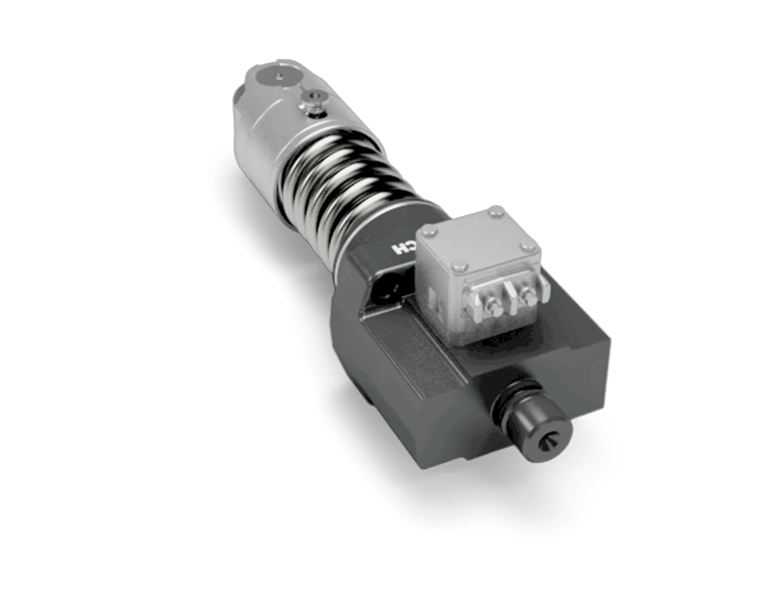

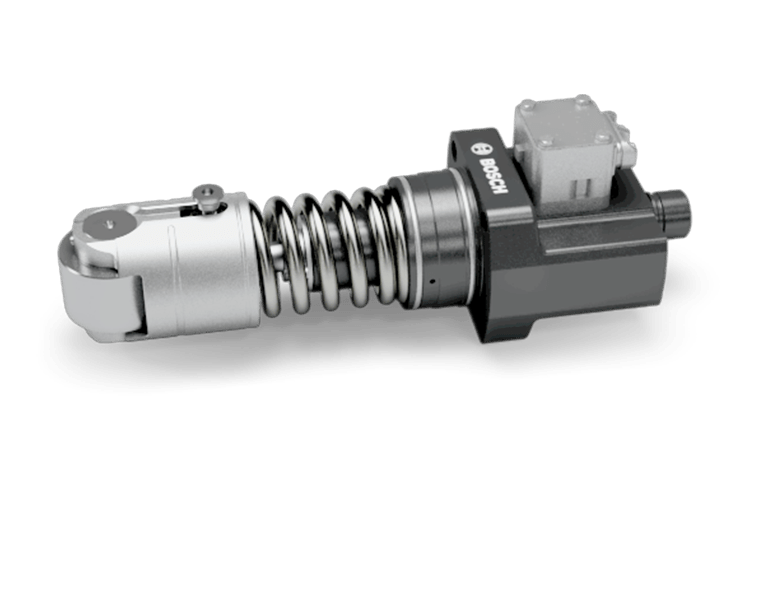

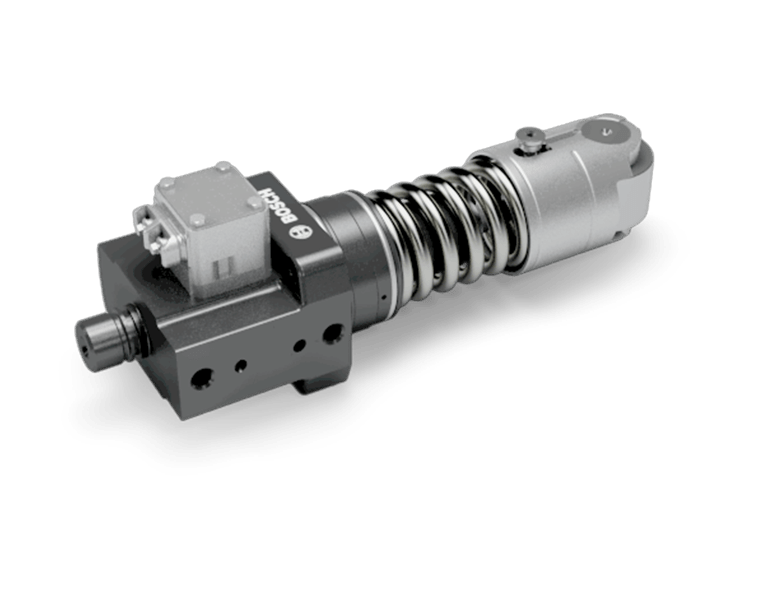

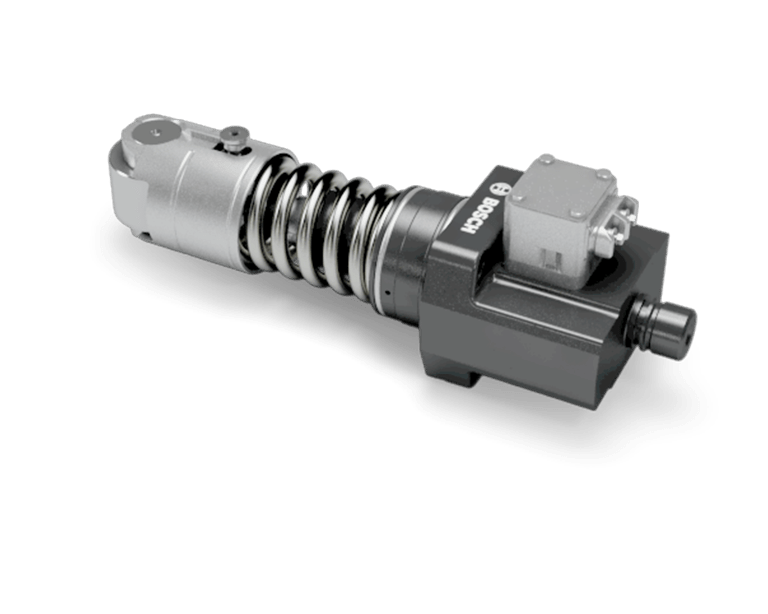

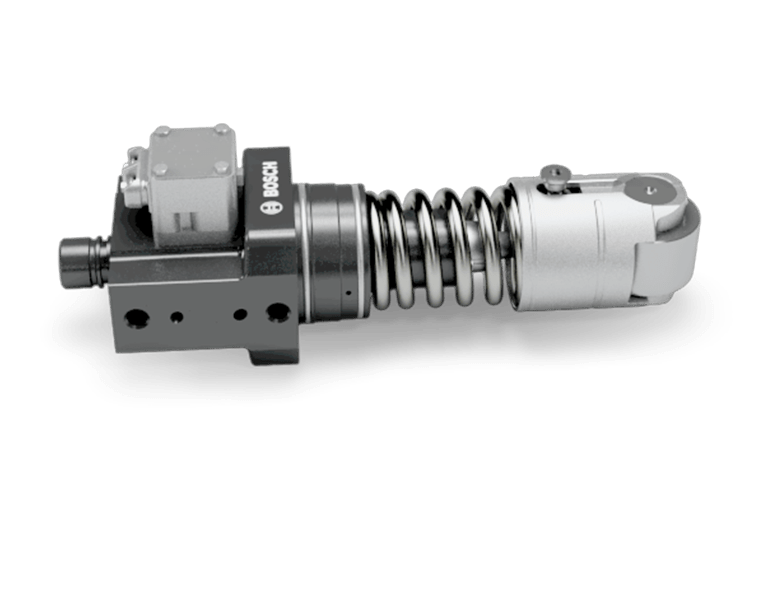

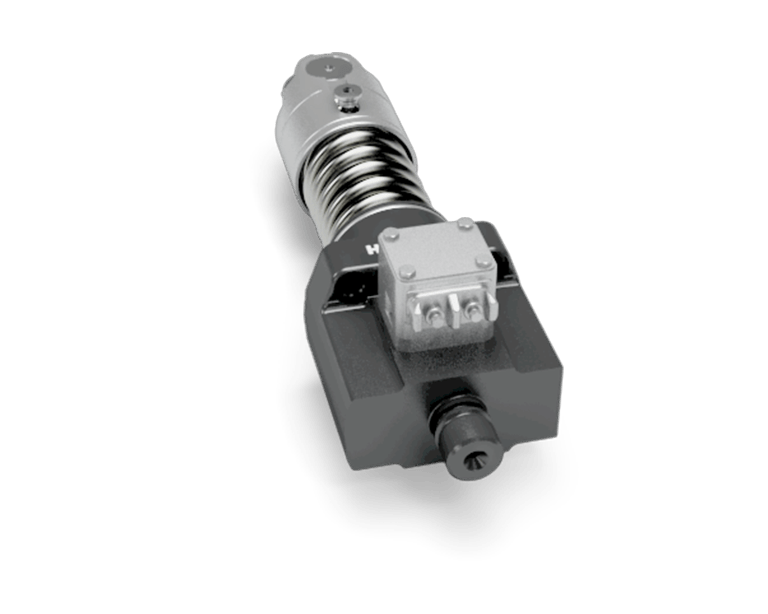

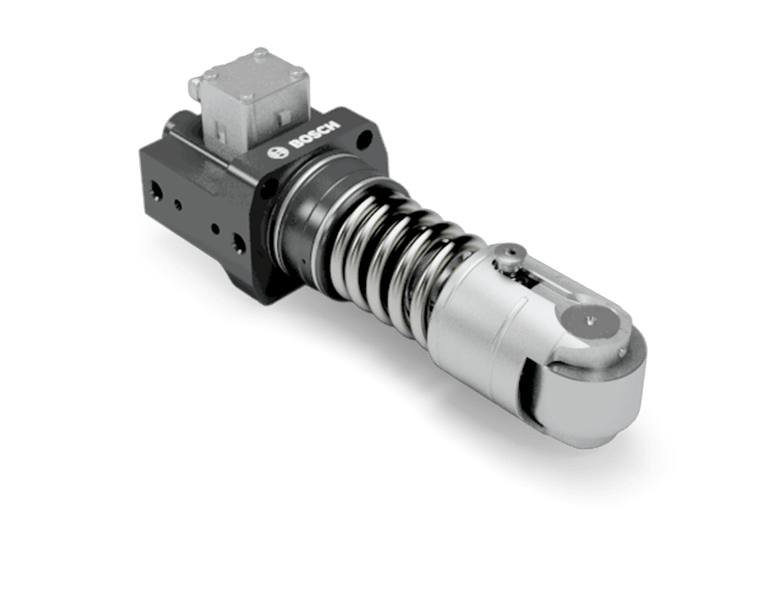

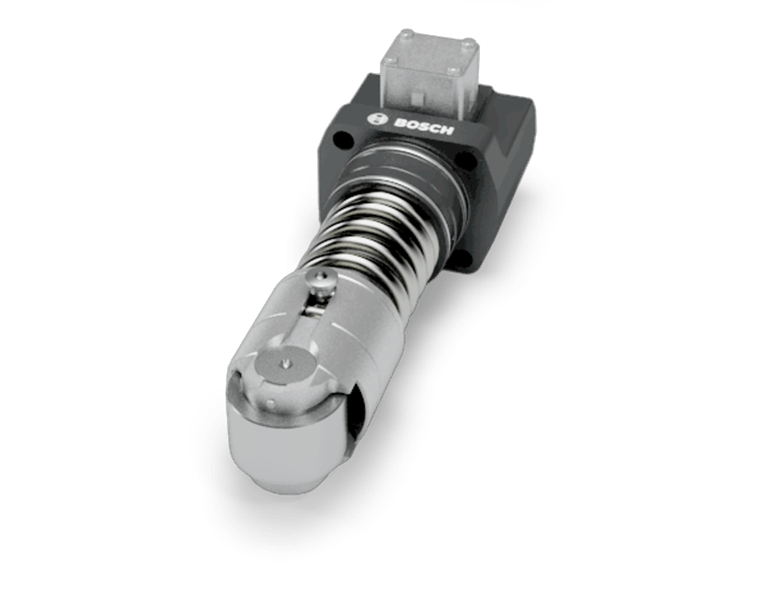

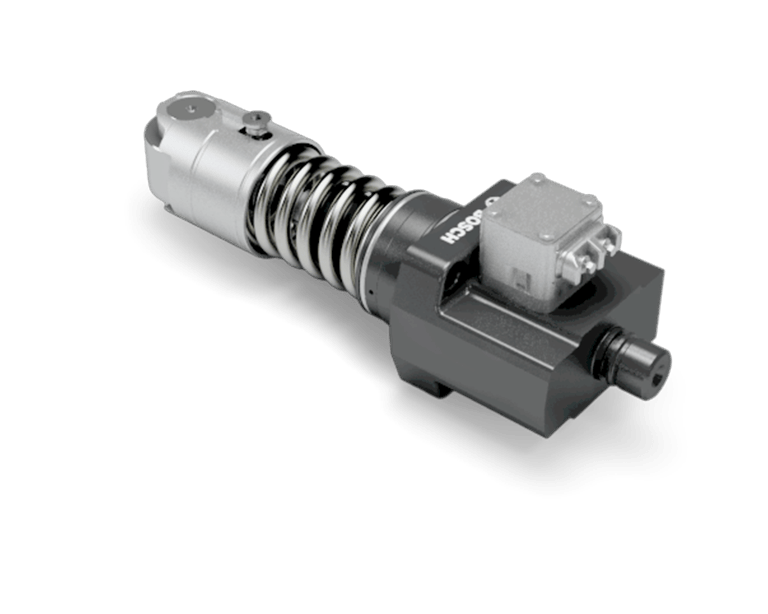

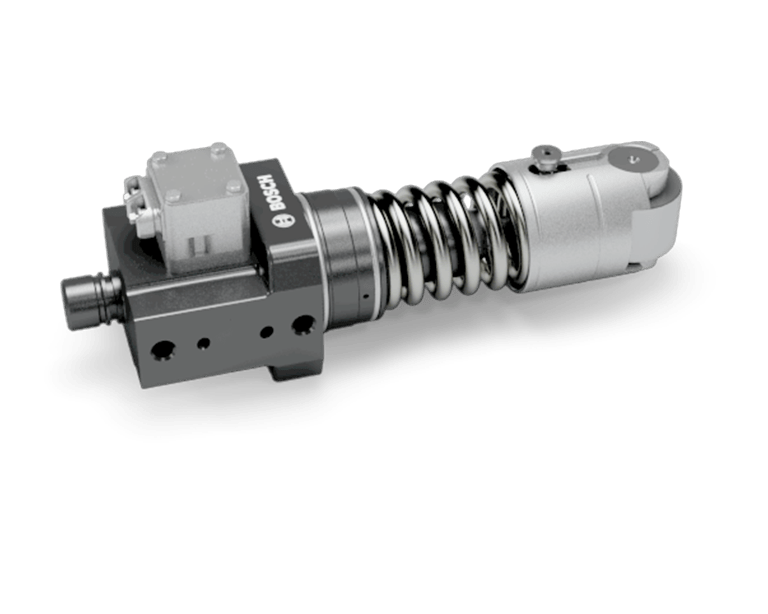

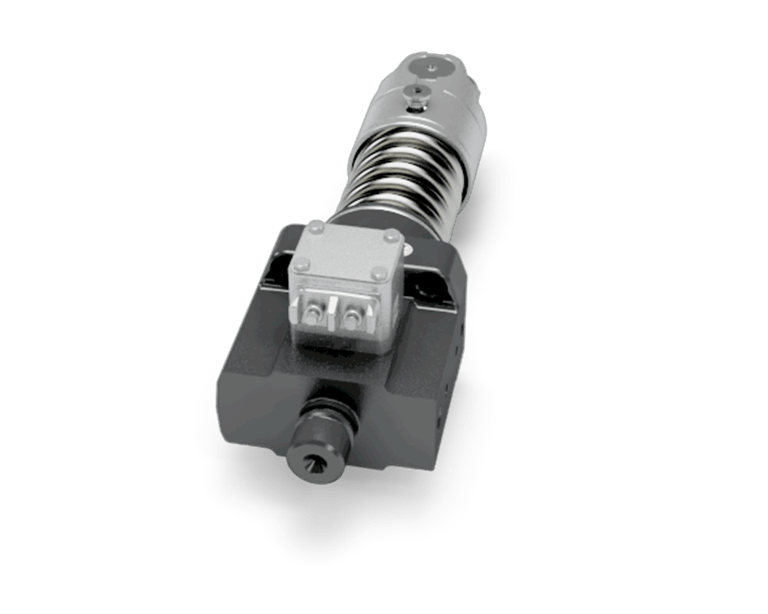

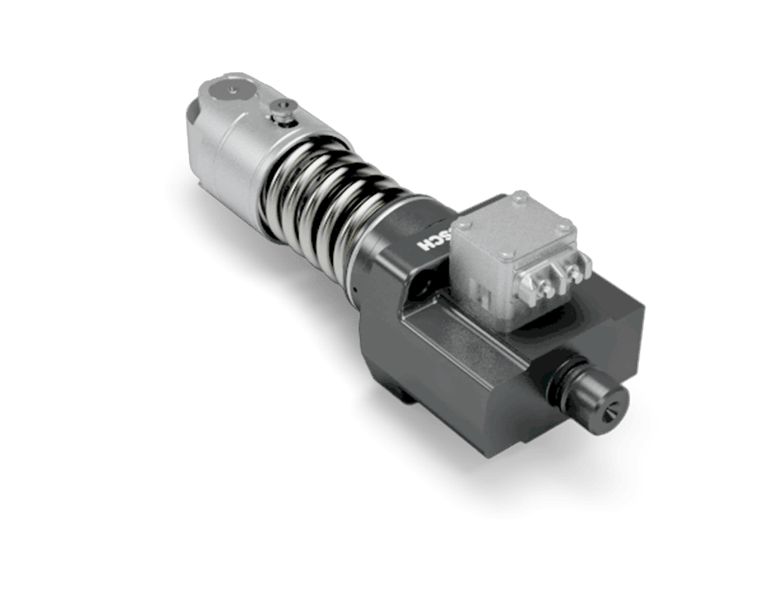

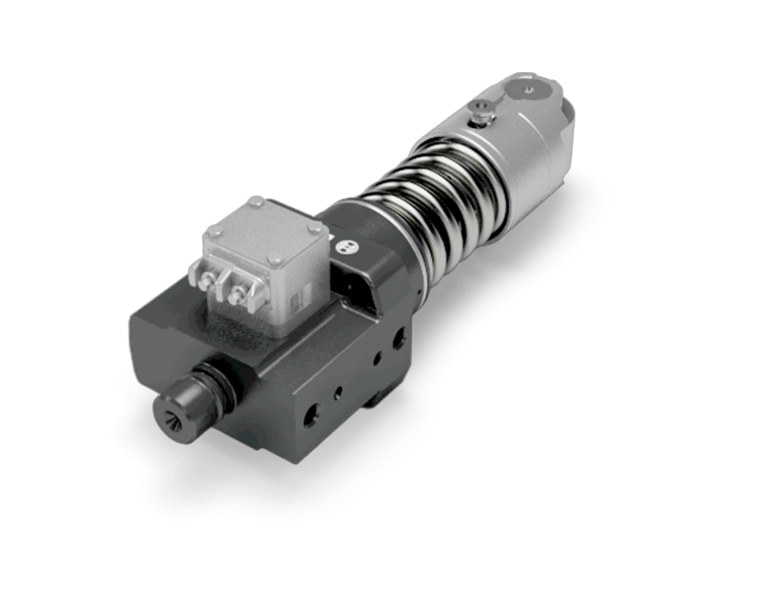

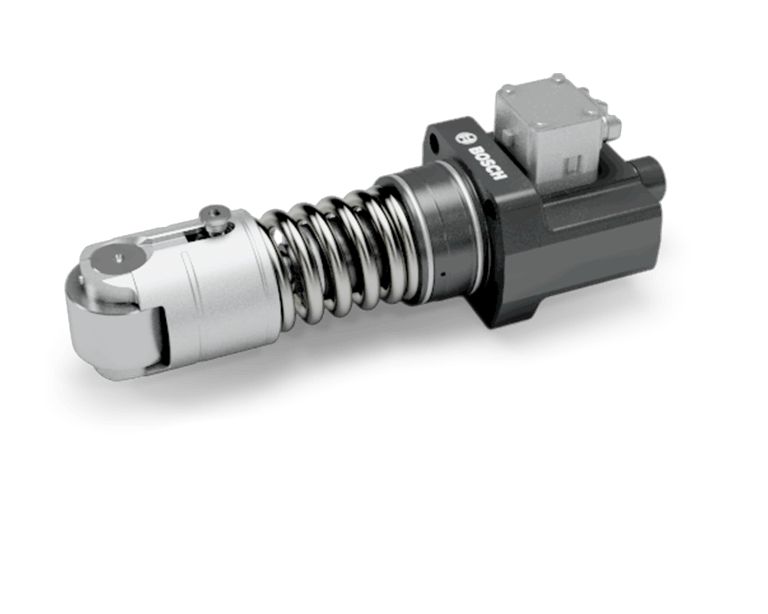

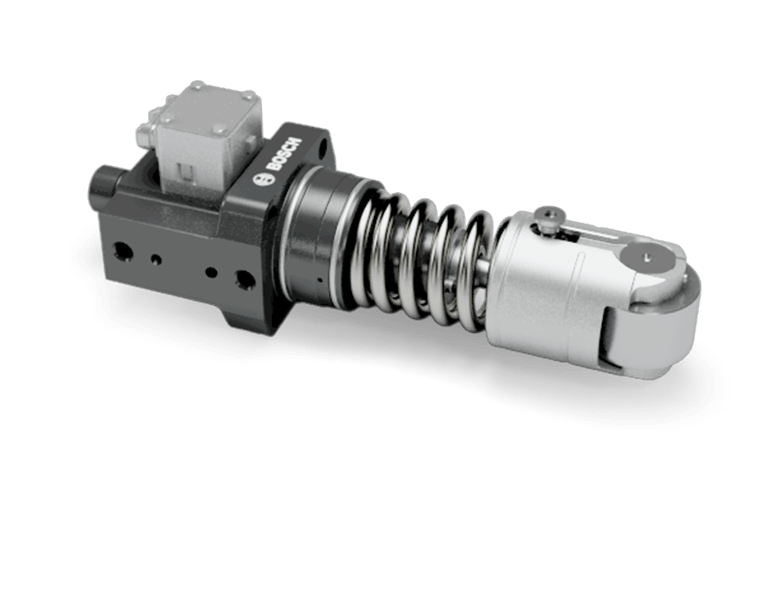

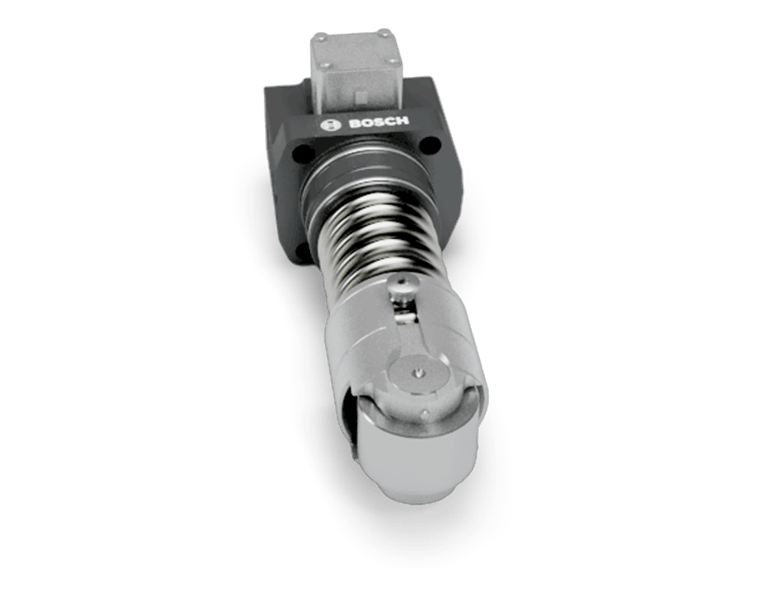

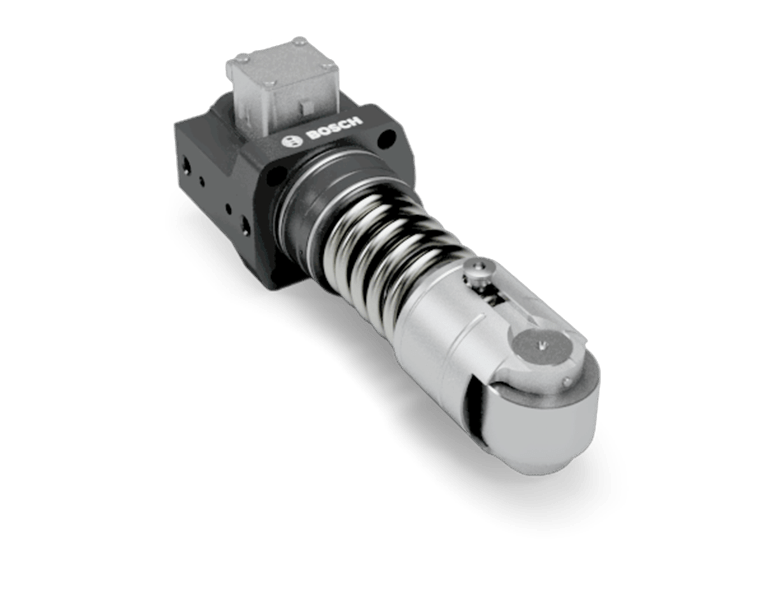

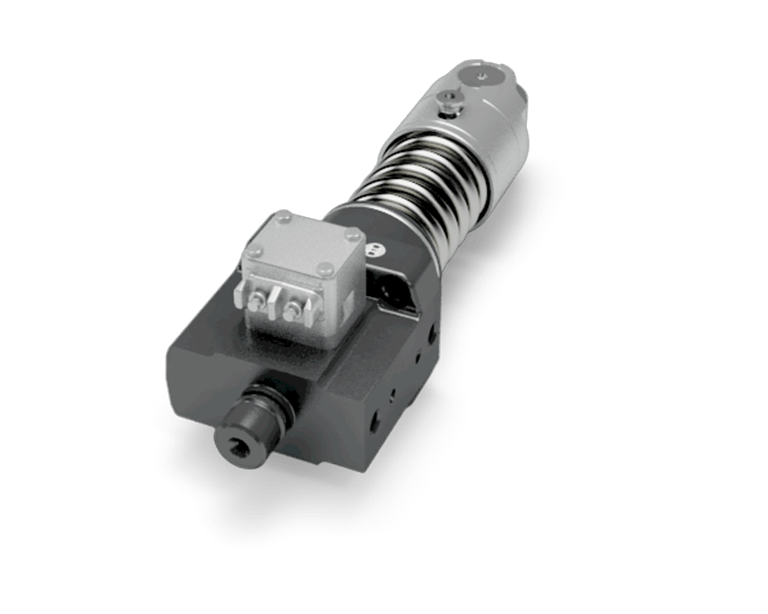

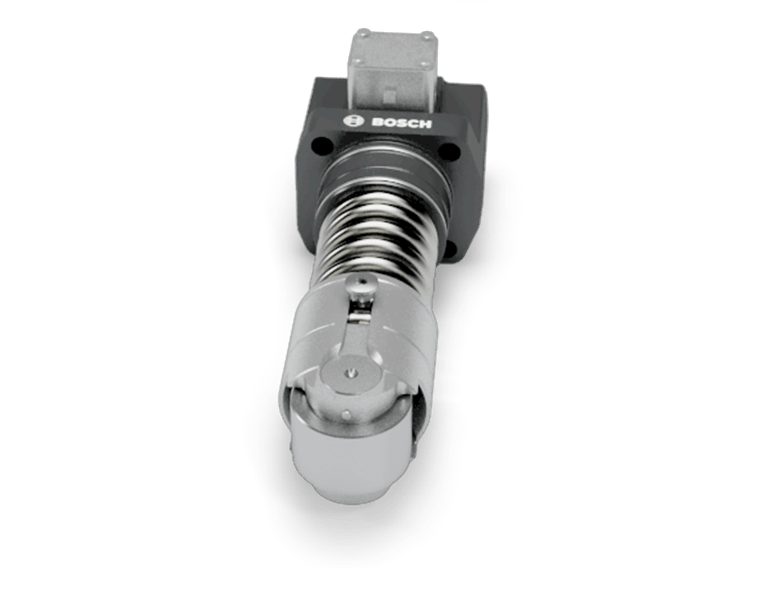

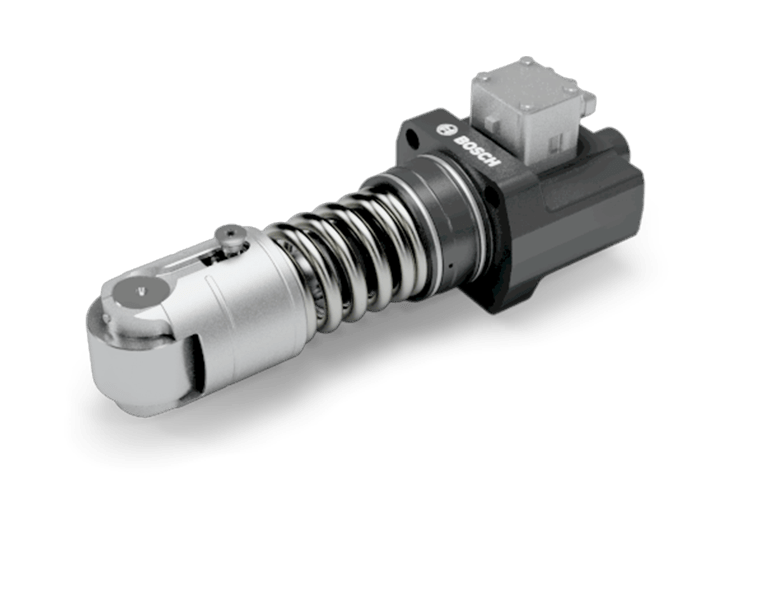

Objekt drehen
Jeder Motorzylinder wird mit einer Kraftstoffpumpe (Einspritzpumpe) ausgestattet. Der Pumpenkolben ist so präzise in den Pumpenzylinder eingepasst, dass auch bei niedrigen Drehzahlen ein hoher Einspritzdruck gesichert ist. Das 2/2-Wegeventil realisiert den vollen Funktionsumfang.
Motorblock
Pumpenkörper
Pumpenkolben
Rückstellfeder
Rollenstößel
Ankerplatte
Stator
Magnetventilnadel
Filter
Kraftstoffzulauf
Kraftstoffrücklauf
Rückhalteeinrichtung
Fixiernut
Magnetventilnadel-Hubanschlag

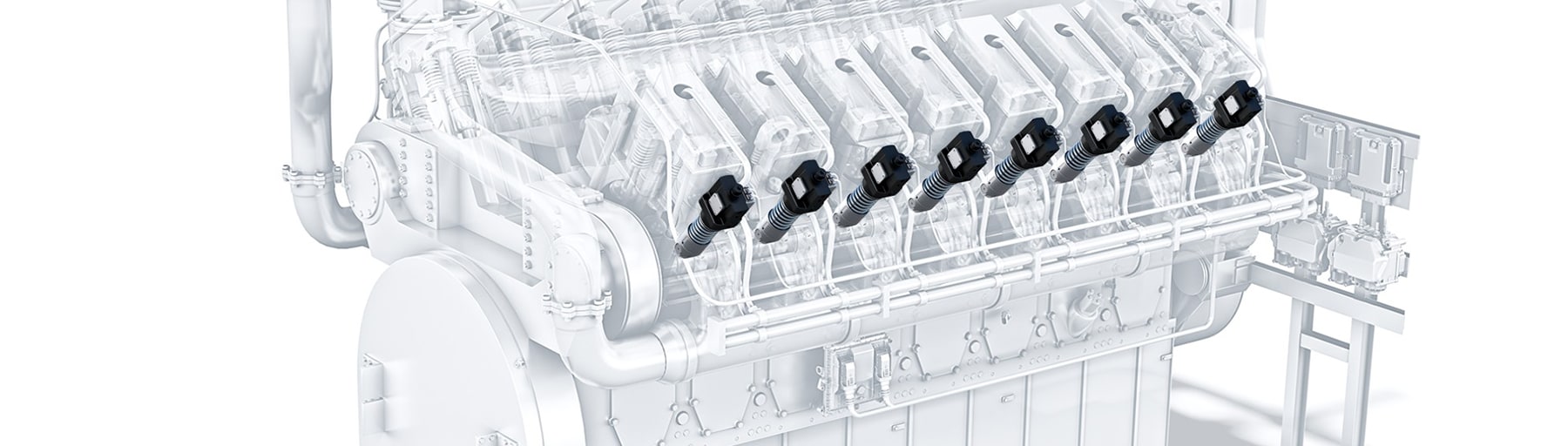

Das Unit-Pump System ist ein modular aufgebautes, zeitgesteuertes Einzelpumpen-Einspritzsystem. Jeder Motorzylinder wird von einem eigenem Modul versorgt, das aus der Hochdrucksteckpumpe mit integriertem, schnell schaltendem Magnetventil und der Düsenhalterkombination besteht. Die Unit Pump wird in den Motorblock des Dieselmotors integriert und von einem Einspritznocken auf der Motornockenwelle über einen Rollenstößel direkt angetrieben.
Bei geöffnetem Magnetventil ist das Befüllen des Pumpenzylinders während des Saughubs des Pumpenkolbens und ein Rückströmen während des Förderhubs möglich. Erst wenn das Magnetventil bestromt und damit geschlossen wird, baut sich während des Föderhubs des Pumpenkolbens ein Druck im Hochdruckbereich zwischen Pumpenkolben und Einspritzdüse auf. Nach Überschreiten des Düsenöffnungsdrucks wird Kraftstoff in den Brennraum des Motors eingespritzt. Das Schließen des Magnetventils bestimmt somit den Einspritzbeginn, das Öffnen des Ventils die Einspritzmenge.
max. Systemdruck
Lebensdauer
Motorleistung pro Zylinder
Gehäuse
